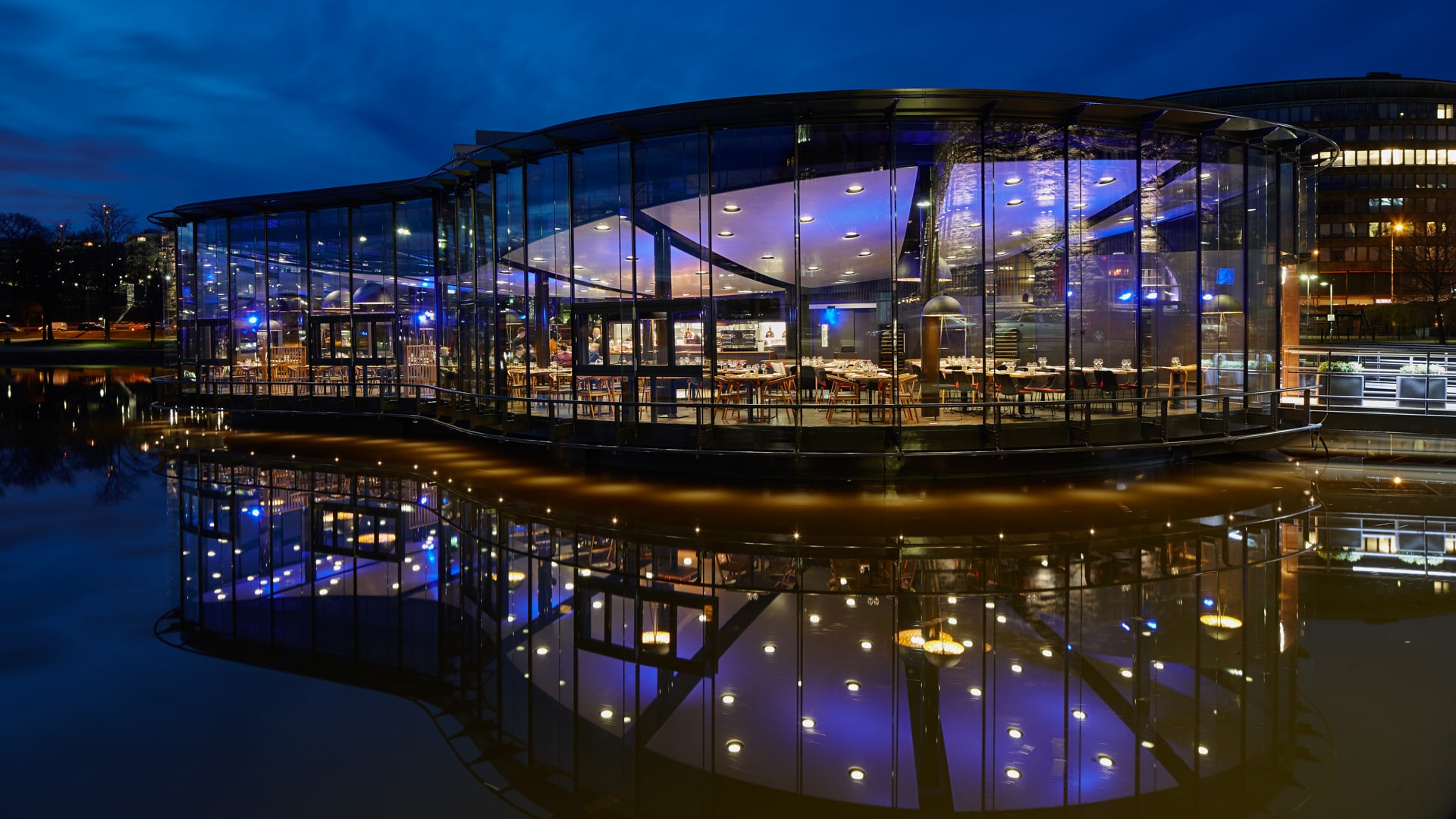

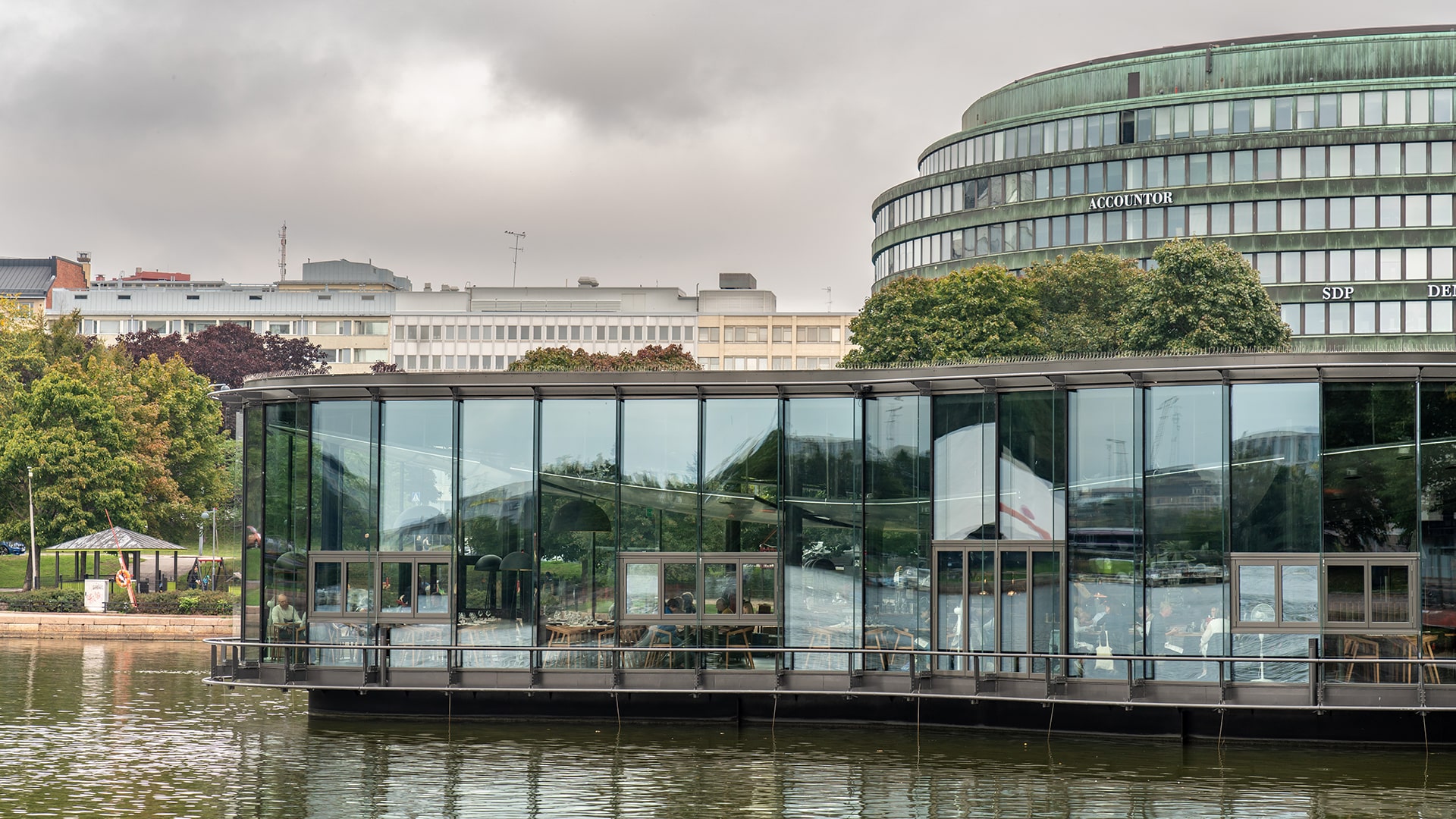

Helsingin Hakaniemen Säästöpankin rannassa sijaitseva, veden päällä kelluva Meripaviljonki nousee ja laskee merenpinnan vaihtelujen mukaan. Rakennesuunnittelussa pantiin peliin uskallus ja luovuus.
Kaunis, kelluva näköalaravintola on houkutellut kävijöitä Helsingin Eläintarhanlahdelle vuodesta 2004. Lumpeen muotoisen pohjan suunnitteluun on haettu vaikutteita laivanrakentamisesta.
"Kaikki hankkeen osapuolet ovat ymmärtäneet olevansa mukana tekemässä jotain täysin ainutlaatuista."
Jorma Bergholm,
puheenjohtaja
Helsingin Työväenyhdistys
Myös A-Insinöörien suunnittelema vedenalainen aisarakenne on ainutlaatuinen: se mahdollistaa rakennuksen liikkumisen merenpinnan mukana –0.9 metristä +2.5 metriin.
– Meripaviljongin kohdalla oli tärkeää, että mukana oli sellaisia suunnittelijoita, joilla oli luova ja ennakkoluuloton ote ratkaistaviin kysymyksiin, rakennuttajana toimineen Helsingin Työväenyhdistyksen puheenjohtaja Jorma Bergholm sanoo.
Liike otettiin huomioon rakennesuunnittelussa
Merenpohjaan asennettiin porapaalujen varaan teräsrakenteiset kehikot, jotka valettiin betonilla vedenalaisena valuna. Teräskehikkoon kiinnittyy ponttonista teräsrakenteiset aisastot, jotka mahdollistavat pystysuuntaiset liikkeet.
Ravintolarakennus ja sen rantapenkereeseen yhdistävät käynti- ja huoltosillat liikkuvat vedenpinnan vaihteluiden mukana vedenalaisten ankkurointilaatikoiden ja aisastojen ansiosta.
Merenpinnan liikkeet otettiin huomioon myös lvi-suunnittelussa. LVI-, sähkö- ja kaukolämpöputket sekä olut- ja virvoitusjuomahanat kulkevat Graniittilinnasta Meripaviljonkiin ensin maan alla ja sitten käyntisiltojen alla. Putkille ja hanoille suunniteltiin liikevarakaivo, jolloin myös niissä on joustovaraa merenpinnan liikkeen verran.
Teräsrakenne kannattelee Meripaviljonkia
Itse paviljonkirakennusta kannattelee teräksinen runko.
Lumpeeenmuotoisen rakennuksen teräsrakenteet ovat eri tasossa, mutta yhtyvät pieneen keskiöympyrään. Se vaati rakenteiden oikeanlaista sijoittamista ja yhteensovittamista sekä kuormien jakamista oikein.
Laadukasta lopputulosta siivitti 3D-mallinnus.
Ainutlaatuinen toteutettiin luovalla ja rohkealla otteella
Jorma Bergholm pitää A-Insinöörien rohkeaa panosta tärkeänä tekijänä rakennuksen onnistumisessa.
– Meille vakuutettiin hankkeen alussa, että kelluvan rakennuksen on oltava symmetrinen, muuten se on mahdoton toteuttaa. A-Insinöörit olivat kuitenkin alusta lähtien sitä mieltä, että tämä ei pidä paikkaansa, vaan huolellisten tasapainolaskelmien avulla arkkitehdin suunnitelmat kyllä onnistuvat, hän toteaa.
Bergholm on kokonaisuuteen tyytyväinen.
– Kaikki hankkeen osapuolet ovat ymmärtäneet olevansa mukana tekemässä jotain täysin ainutlaatuista. He ovat itsekin pitäneet, joistakin vastoinkäymisistä huolimatta, projektia uransa jännittävimpänä ja mielenkiintoisimpana.
